显示
显示
物体显示
根据指定条件进行显示切换
- 实体：将所选模型实体化显示
- 实体显示所有物体：将所有模型实体化显示
- 盒状：将所选模型盒状显示
- 盒装实体显示所有物体：将所有模型盒状显示
- 代理预览：将所选代理实体显示
- 所有代理预览显示：将所有代理实体显示
- 代理盒状：将所选代理盒状显示
- 所有代理盒装显示：将所有代理盒状显示
- 冻结实彩：将所选物体冻结实际颜色显示
- 所有物体冻结时实彩显示：将所有冻结物体实际颜色显示
- 冻结灰色：将所选物体冻结灰色显示
- 所有物体冻结时灰色显示：将所有物体冻结灰色显示
- 反转显示：将将当前场景的可见物体隐藏，将不可见物体显示
- 深度反转显示：深度将将当前场景的可见物体隐藏，将不可见物体显示
- 背面消隐：将所选物体背面消隐
- 所有物体背面消隐：将所有物体背面消隐
特殊显示
一、显隐网格：所有的视口网格进行隐藏与显示
二、显隐组线：显示场景中的组线与隐藏场景中的组线
三、自动隐藏组红线：勾选后将会自动隐藏场景中的组红线
显示模式
将视口显示切换为指定显示模式
视图布局
切换当前视口的布局，可设置默认视口布局
独立显示
根据条件孤立物体
- 标准材质物体：将场景中标准材质物体孤立显示
- 多维材质物体：将场景中多维材质物体孤立显示
- 无材质物体：将场景中无材质物体孤立显示
- 未塌陷文字：将场景中未塌陷文字孤立显示
- 面数（千）：将场景中超过指定条件面数的物体孤立显示
测量
根据指定条件进行测量
- 测量长度：选择两点进行测试长度
- 测量线条长度：选择线条测量长度
- 测量角度：选择三个点进行角度测量
- 测量大小：测量选定物体在场景中的长宽高
- 测量体积：测量选定物体的体积
- 测量表面积：测量选定物体的表面积
标注
可对所选物体进行长宽高标注
构图法
可在安全框中显示构图辅助线，方便进行相机构图

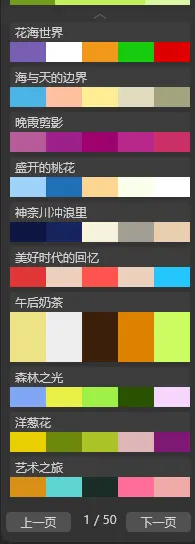

色彩搭配
根据色彩原理提供单色，互补，三角，矩形，类似，类似互补等色系进行拾色搭配
线框颜色
根据指定条件修改线框色
- 全黑：将线框色修改为全黑
- 全灰：将线框色修改为全灰
- 按图层：将相同图层模型线框色修改为同一颜色
- 按组：将相同组模型线框色修改为同一颜色
- 随机：将所选或所有模型线框色随机给予
- 按材质：将相同材质模型线框色修改为同一颜色
- 按ID：将相同ID模型线框色修改为同一颜色
提示
可配置是否影响线条颜色
